貼片機元件吸不起來如何去調
貼片機元件吸不起來如何去調

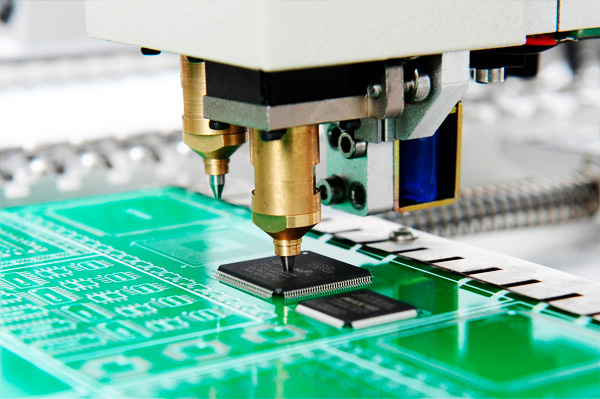

在SMT貼片生產過程中，元件吸不起是常見故障，直接影響生產效率和產品良率。遇到這類問題時，建議按“先排查基礎條件，再調整核心部件，最后更換損耗件”的邏輯逐一處理，具體可從以下五個方面操作：
檢查電路與焊盤連接：首先需確認電路板與貼片機的信號連接是否正常，重點檢查通訊接口、傳感器線路是否松動或氧化，避免因信號傳輸異常導致吸嘴定位偏差。同時，仔細觀察電路板焊盤狀態，若焊盤存在氧化、污漬或soldermask殘留，會影響吸嘴與元件的貼合度，需用無水乙醇擦拭焊盤，確保表面清潔干燥；對于0402以下的超小元件，需額外檢查焊盤尺寸是否與元件匹配，避免因焊盤過大或過小導致吸附失效。
核查并優化電源供應：貼片機的真空吸附系統依賴穩定的電源驅動，若電源電壓波動、電流不足，會導致真空泵輸出功率下降，吸附力減弱。首先需用萬用表測量電源輸出電壓，確保符合設備額定電壓范圍；若電壓正常，需檢查電源線路是否存在接觸不良、線徑過細等問題，必要時更換加粗電源線或加裝穩壓器；此外，還需排查真空泵的供電接口是否松動，確保電力傳輸穩定，避免因瞬時斷電導致吸附中斷。
全面清潔設備關鍵部件：貼片機長期在車間環境中使用，灰塵、油污易附著在吸嘴、吸嘴桿、真空管路等部件上，堵塞氣道或降低密封性能。清潔時需先關閉設備電源，拆下吸嘴組件，用超聲波清洗機清洗吸嘴內部氣道，去除殘留雜質；對于吸嘴桿和真空接頭，需用無塵布蘸取無水乙醇擦拭表面，檢查密封圈是否老化破損，若有損壞需及時更換；同時，清理真空過濾器中的粉塵，確保氣道暢通，提升真空吸附效率；清潔完成后，需等待部件完全干燥后再裝機，避免水分導致短路或吸附失效。
精準調整吸嘴參數：吸嘴的位置、高度、壓力等參數設置不當，是導致元件吸不起的核心原因之一。首先需通過設備的視覺定位系統，校準吸嘴的X/Y軸坐標，確保吸嘴中心與元件中心精準對齊，對于有極性的元件，還需確認吸嘴旋轉角度是否正確；其次，調整吸嘴下降高度，使吸嘴與元件表面輕輕貼合，避免壓力過大壓損元件，或壓力過小導致吸附不牢；此外，需根據元件尺寸和重量，調節真空吸附壓力，通過設備壓力表實時監測壓力值，確保符合吸附要求。
更換損耗或不匹配的吸嘴：若經過上述調整后仍無法解決問題，需考慮吸嘴本身存在損耗或型號不匹配。首先檢查吸嘴是否存在磨損、變形、缺口等問題，若吸嘴內壁磨損導致密封不嚴，或吸嘴口徑與元件尺寸不匹配，會導致吸附力不足；此時需根據元件規格（封裝尺寸、引腳間距），更換對應的專用吸嘴，優先選擇原廠配套吸嘴，確保吸嘴材質和口徑與元件適配；更換后需重新進行參數校準，測試吸附效果，直至元件能穩定吸起并準確貼裝。
解決貼片機元件吸不起的問題，需遵循“由淺入深、逐步排查”的原則，先排除電路、電源、清潔等基礎問題，再精準調整吸嘴參數，最后更換損耗部件。在操作過程中，需嚴格按照設備說明書規范操作，避免因盲目調整導致設備損壞或元件損耗，確保設備穩定運行。
