產品介紹

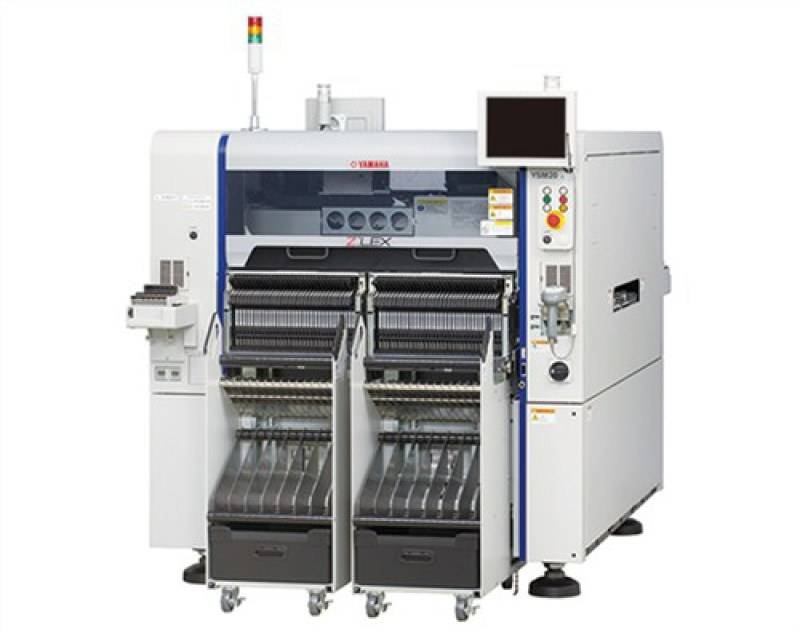

YAMAHA/雅馬哈貼片機YSM20產品概述：

可高效大范圍支持各式生產形態
擁有同級產品中世界最快速※的萬能型表面貼片機
由1臺貼裝頭同時實現高速性與通用性, 提供理想的解決方案
可貼裝的元件范圍廣,
多項功能作為標準配置，保證高質量的貼裝
高度靈活的供料裝置


YAMAHA/雅馬哈貼片機YSM20設備參數：
對象基板尺寸 雙段傳送臺機型（僅限X軸為2梁規格的機型）
傳送1張基板時：L810 x W490～L50 x W50

傳送2張基板時：L380 x W490～L50 x W50

單軌機型
L810 x W490 ～ L50 x W50
雙軌機型（僅限X軸為2梁規格的機型）
L810 x W230 ～ L50 x W50 單軌機型
L810 x W742 ～ L50 x W80
雙軌機型（僅限X軸為2梁規格的機型）
L810 x W356 ～ L50 x W50
貼裝能力 X軸為2梁規格的 ： 高速通用（HM）貼裝頭x2
90,000CPH（最佳條件下） X軸為2梁規格的 ： 高速通用（HM）貼裝頭x2

80,000CPH（最佳條件下）

貼裝精度
本公司最佳條件(使用評估用標準元件)時 ±0.035mm （±0.025mm） Cpk≧1.0 （3σ）
貼裝頭、可貼裝的元件 高速通用（HM）貼裝頭： 03015～45x45mm　L100mm, 高度在15mm以下
※ 根據元件的高度、尺寸, 可能需要選配多視覺相機(可選配置)
異型（FM）貼裝頭： 03015 ～55x55mm　L100mm, 高度在28mm以下
可安裝的送料器數量 固定送料器架 ： 最多140個（以8mm料帶換算）
一次性換料車 ： 最多128個（以8mm料帶換算）
托盤交換器 ： 30張（固定式） 10張（料車式）
電源規格 三相　AC 200/208/220/240/380/400/416V ±10%　50/60Hz
供給氣源 0.45MPa以上, 清靜干燥
外形尺寸
(突起部除外) L 1,374 x W 1,857 x H1,445mm L 1,374 x W 2,110 x H1,445mm

重量 約2,050kg 約2,500kg
