SMT貼片加工廠AOI的作用
SMT貼片加工廠AOI的作用
AOI是指自動光學辨識系統,英文(Auto Optical Inspection)的縮寫，國內叫自動光學檢測儀，已普遍應用在電子行業SMT生產焊接后的各項品質和外觀檢查。
AOI可以檢測回流焊接后的錯件、漏件、極反、假焊、空焊、虛焊、短路、偏移、立碑等焊接不良，以及可以檢測表面外觀的多錫、少錫、連錫等不良現象，AOI的應用漸漸可以取代人工目檢。
AOI檢測的原理
AOI自動光學檢測設備的原理是利用影像技術來比對待測物與標準影像是否有過大的差異來判斷待測物有否符合標準，所以AOI的好壞基本上也取決于其對影像的解析度、成像能力與影像辨析技術
AOI分類：AOI分在線AOI和離線AOI
在線AOI

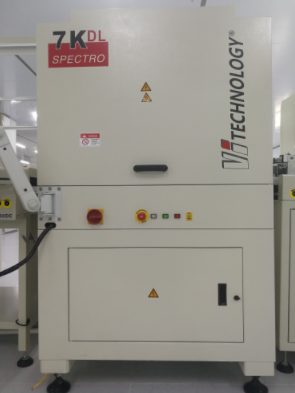

在線AOI指在經過回流焊后通過接駁臺，PCBA板直接流到AOI設備內，然后AOI直接自動掃描檢測，將圖像通過影像傳到顯示設備，經過算法分析比對，如果是OK板，則直接PASS，流向后面的下板機，在線AOI的優點很多，可以提高生產效率，適合大批量和大工廠使用。
離線AOI
離線AOI就是指PCBA回流焊接后，通過下板機裝載到PCBA箱，然后再通過人工一塊塊的送入到AOI設備里面，然后再通過人工進行收板，因此效率和產能比較慢，離線AOI適合小加工廠，貼片打樣廠使用。
AOI雖然能夠大大的提升生產效率，但是有些BGA內部的焊接品質，AOI是無法做到的，或者QFN等IC內引腳的焊接時不能看到，這種則需要用到X-RAY光機進行檢測。
